Secadores de ar comprimido SECOTEC de 325 a 1060 pcm

Secadores por refrigeração compactos economizadores de energia com impressionante armazenamento de calor latente

Os renomados secadores por refrigeração de qualidade industrial SECOTEC da Kaeser (série TE e TF (*) mostrados aqui) há muito tempo são valorizados pelo seu desempenho estável de pressão de ponto de orvalho, sua confiabilidade excepcional e seus baixos custos totais de ciclo de vida.

Junto com o inovador sistema de trocador de calor com armazenamento térmico SECOPACK LS e o controlador SIGMA CONTROL SMART, a última geração destes avançados secadores estabelece novos padrões, quanto à eficiência energética, design compacto e facilidade de uso.

  • Excepcional durabilidade devido à tubulação de ar resistente à corrosão e ao trocador de calor de alumínio (condensador e SECOPACK LS)
  • Com módulo de comunicação Modbus TCP para integração na rede SIGMA NETWORK

Suas vantagens

  • Economias de energia:
    Secadores por refrigeração TE e TF requerem menos de 97 W para cada pcm de ar a ser seco (ISO 7183 A1). Graças ao controle de economia de energia, em operação de carga parcial, o excesso de energia de resfriamento pode ser temporariamente armazenado na massa térmica para um posterior resfriamento sem a necessidade de consumo de energia. A rápida resposta do sistema trocador de calor SECOPACK LS garante pressões de ponto de orvalho estáveis em todos os momentos.
  • Operação intuitiva
    O controlador eletrônico SIGMA CONTROL SMART oferece operação direta e intuitiva. Memória de mensagens, contadores de horas de operação e timers de manutenção, possibilitam monitoramento eficiente e análises de dados operacionais. Os contatos oscilantes e o módulo de comunicação Modbus TCP oferecem facilidade de conexão em rede com os controladores principais, como o SIGMA AIR MANAGER 4.0.
  • Design compacto otimizado:
    A câmera de massa térmica do inovador sistema de trocador de calor SECOPACK LS é abastecida com um material de mudança de fase. Sua densidade de armazenamento térmico significativamente maior significa que 98% menos material de armazenamento é necessário para obter a mesma capacidade que o meio de armazenamento convencional. A capacidade de armazenamento para a estabilidade da pressão de ponto de orvalho, portanto, anda de mãos dadas com requisitos de espaço extremamente reduzidos. Caminhos de fluxo otimizados minimizam as perdas de pressão e, consequentemente, ajudam a melhorar a eficiência do secador SECOTEC.

* Esta série de secadores de refrigeração contém gases fluorados com efeito estufa. Os refrigerantes de todos os modelos serão trocados de R-134a (GWP 1430) para R-513A (GWP 631) em 2019. Teremos todo o prazer em responder suas perguntas sobre o andamento dessa troca.



Detalhes do produto

Custos de vida útil reduzidos!
Gerenciamento de custos de vida útil da KAESER

Graças ao modo de controle cíclico e a alta densidade de armazenamento, a nova geração de secadores por refrigeração SECOTEC requer menos de 97 W para cada pcm de ar a ser seco (ISO 7183 A1) – quase independente da carga.

Em contraste com outros sistemas típicos no mercado, o excesso de capacidade de resfriamento não é desperdiçado, mas sim usado para resfriar uma massa térmica. Uma vez resfriado, ele por sua vez fornece resfriamento para secagem de ar comprimido, eliminando a necessidade de energia elétrica adicional.

Além disso, o novo design assegura manutenção mínima e serviços de forma rápida e fácil.


Quer saber mais sobre como a KAESER está reduzindo os custos da vida útil?

SECOTEC – sempre economizando energia

A carga em um secador por refrigeração não depende apenas do volume de ar comprimido a ser secado (área cinza), mas, mais importante, depende da quantidade de água que contém no ar comprimido de admissão. O volume de água (umidade) aumenta à medida que a temperatura aumenta, então a carga nos secadores por refrigeração aumenta drasticamente quando a temperatura ambiente é alta, como no verão (curva amarela).

Por outro lado, quando a temperatura cai durante o inverno (curva turquesa), há menos carga nos secadores por refrigeração. Para manter uma pressão de ponto de orvalho estável ao longo dessas oscilações, os secadores por refrigeração deveriam ser projetados para fornecer desempenho suficiente durante os períodos de pico de carga e ter uma capacidade de reserva adicional.

Assim como a taxa de fluxo e a faixa de temperatura, os secadores por refrigeração estão sempre operando dentro da faixa de carga de 0 a 100%. Uma vez que o controle de armazenamento SECOTEC garante que a energia seja usada somente conforme necessário em toda essa faixa de carga, os usuários se beneficiam de uma economia excepcional.

O efeito economia de energia
R-513A: Um refrigerante a prova de futuro
R-513A

O uso de pequenos volumes de refrigerante R-513A, oferece segurança de suprimento para trabalhos de manutenção durante toda a vida útil do secador por refrigeração.

Inovação:

  • O uso de gases de efeito estufa está se tornando cada vez mais estritamente regulamentado em todo o mundo. A instalação de trocadores de calor altamente compactos, como o SECOPACK LS e condensadores de micro-canais, reduz consideravelmente a demanda de refrigerante.
  • O potencial de gás de efeito estufa do R-513A é significativamente menor, em comparação com os refrigerantes que têm sido comumente usados em secadores por refrigeração até agora.
  • O R-513A é equivalente ao R-134a. Não é tóxico nem inflamável.

Máxima economia de energia graças ao controle de armazenamento
Máxima economia de energia graças ao controle de armazenamento com os secadores por refrigeração SECOTEC

O ciclo de serviços dos secadores por refrigeração está sempre oscilando entre 0 e 100%. Ao contrário dos sistemas convencionais de controle de modulação, o controle de armazenamento SECOTEC ajusta precisamente o consumo de energia elétrica durante todas as fases de carga.

Isto possibilita que os secadores por refrigeração SECOTEC economizem quase 60% dos custos de energia em comparação com os secadores por refrigeração com controle bypass de gás quente operando a uma média de 40% da capacidade.

Em contraste com os sistemas convencionais, a massa térmica nos secadores SECOTEC permanece sempre fria. Isso significa que o ar comprimido pode ser secado efetivamente mesmo durante as fases de partida. O isolamento de alta qualidade em torno da massa térmica também ajuda a manter o consumo de energia ao mínimo. Com os secadores por refrigeração SECOTEC, você obtém secagem de ar comprimido com excelente eficiência energética. A alta capacidade de massa térmica seca com desgaste reduzido dos componentes.

Excelente secagem com operação de baixo desgaste
Ótimo desempenho de secagem e operação, nível sonoro ambientalmente correto com os secadores por refrigeração SECOTEC

Os secadores por refrigeração SECOTEC garantem pressões de ponto de orvalho estáveis ​​em todas as fases de carga. O ar comprimido seco pode esfriar a uma temperatura de 3°C (= ponto de condensação de pressão atingível) sem umidade na condensação do ar. Mesmo em temperaturas ambientes mais altas, isso garante proteção ideal para sistemas de ar comprimido e pontos de uso a jusante.

Secadores por refrigeração convencionais com modos operacionais comutáveis, mas sem uma massa térmica adicional, utilizam o próprio material do trocador de calor como uma massa térmica. Nestes secadores, portanto, é necessário ligar e desligar os compressores refrigerantes e motores de ventiladores com muito mais frequência, a fim de manter o desempenho de resfriamento necessário. Portanto, para reduzir a frequência de comutação e o desgaste, o circuito refrigerante só liga em pressões de ponto de orvalho muito mais elevadas. As oscilações resultantes na pressão de ponto de orvalho afetam negativamente o desempenho da secagem. Isto pode ser arriscado, pois a corrosão pode ocorrer mesmo com uma umidade relativa de ar comprimido de 40% – a corrosão pode ocorrer mesmo sem formação de condensado.

Os secadores por refrigeração SECOTEC, por outro lado, garantem uma operação favorável ao material graças à sua alta capacidade de armazenamento térmico. Uma vez que a massa térmica seja carregada, o compressor refrigerante e o motor do ventilador podem permanecer desligados por períodos muito mais longos sem afetar a estabilidade da pressão de ponto de orvalho.

Equipamento

Circuito refrigerante

Circuito refrigerante inclui:

  • Compressor scroll
  • Condensador microcanal de alumínio com ventilador
  • Interruptor de pressão
  • Massa térmica
  • Filtro do secador
  • Válvula de expansão termostática
  • Sistema trocador de calor de alumínio SECOPACK LS
  • Transdutor de temperatura e pressão

SECOPACK LS

  • Trocador de calor ar/ar e ar/refrigerante em bloco de alumínio
  • Câmara de massa térmica integrada com material de mudança de fase
  • Separador de condensado
  • Isolamento térmico

SIGMA CONTROL SMART

SIGMA CONTROL SMART: controle eletrônico com display colorido

  • Controle eletrônico com display colorido
  • Navegação de menu de idioma neutro
  • Exibição de tendência de ponto de orvalho
  • Diagrama P&I exibe dados e mensagens operacionais atuais
  • Memória de ocorrências
  • Contador de horas de operação
  • Temporizador de manutenção

Relés de Contato

  • Mensagens de serviço "Falha" e "Compressor refrigerante em funcionamento"
  • Mensagens de aviso "Manutenção/aviso" e "Pressão de ponto de orvalho alta"
  • Contador de horas de operação
  • Temporizador de manutenção

Drenagem de condensado

  • Dreno de condensado eletrônico ECO-DRAIN 31 Vario com torneira na entrada de condensado, incl. isolamento de superfícies frias

Gabinete

  • Gabinete com pintura a pó
  • Painel removível para uma conexão elétrica direta
  • Limpeza eficiente do condensador
  • Painel lateral removível serve como principal ponto de acesso ao interior
  • Suportes de máquina

Conexões

  • Tubulação de ar comprimido resistente à corrosão
  • Encaixe de tubulação para conexão da linha de condensado externo
  • Cabos para conexão na rede elétrica no painel traseiro (recortes no painel superior de metal da unidade para conexão alternativa de cima)

Equipamento elétrico

  • Equipamento elétrico e testes conforme a norma EN 60204-1 "Segurança de máquinas"
  • Gabinete de controle com classificação de proteção IP 54

Opções e acessórios

  • Secadores por refrigeração para uso em temperaturas ambientes de até 50ºC.
  • Secador por refrigeração resfriado a água (série TF)
  • Conexões de ar comprimido (série TF)
  • Kit de tubulação de substituição TF 173, 203, 251 (pré-montado) (série TF)
  • Suportes de máquina ajustáveis
  • Transformador integrado com tensão primária de 200 V – 440 V
  • Transformador integrado com tensão primária de 575 V / 3 Ph / 60 Hz
  • Design isento de silício (VW Plant Standard 3.10.7)

SECOTEC – pronto para a Indústria 4.0
Mensagem de aviso no fluxograma do SIGMA AIR MANAGER 4.0

Com o módulo Modbus TCP, os secadores por refrigeração SECOTEC podem ser facilmente integrados na rede SIGMA NETWORK. Todos os parâmetros e mensagens operacionais essenciais estão disponíveis em tempo real. Isso permite o monitoramento abrangente De todo o sistema de ar comprimido e cria a base para a manutenção preventiva baseada nas necessidades.
O resultado: Máxima disponibilidade com custos mínimos.

Além disso, o SIGMA AIR MANAGER 4.0 fornece uma visão geral completa de todos os parâmetros operacionais essenciais dos secadores por refrigeração. Avisos e alarmes codificados por cores são exibidos no diagrama P&I do sistema de ar comprimido. Ao clicar no ícone do secador, todos os parâmetros operacionais e as mensagens são exibidos em texto simples.

SECOPACK LS – O módulo da eficiência

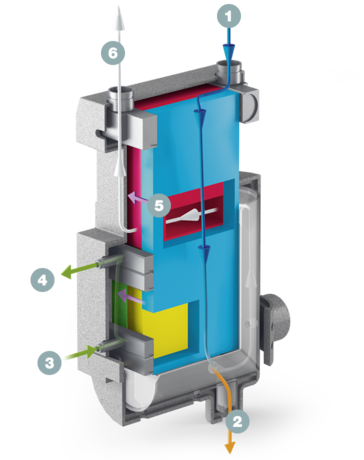

Trocador de calor SECOPACK - vista seccional
  1. Entrada de ar comprimido
  2. Saída de condensado
  3. Entrada de refrigerante (frio)
  4. Saída de refrigerante (quente)
  5. Transferência de calor
  6. Saída de ar comprimido

Os secadores por refrigeração das séries TE e TF são equipados com o inovador sistema trocador de calor SECOPACK LS. Sua massa térmica de calor latente é composta por um material de mudança de fase. O ar comprimido aquece o material até o seu ponto de fusão (descarga de massa térmica), absorvendo o calor da fusão latente no processo. Isso é significativamente maior do que a quantidade de calor que pode ser absorvido com base em sua capacidade de calor específica normal (sem mudança de fase). Portanto, a massa térmica latente dos secadores das séries TE e TF, tem uma densidade de armazenamento térmico consideravelmente maior e requer 98% menos material de armazenamento para atingir a mesma capacidade que o meio de armazenamento convencional.

As principais vantagens: alta capacidade térmica para pressões de ponto de orvalho estáveis e operações favoráveis do material combinadas com uma ocupação de espaço dramaticamente reduzida.

Controle inovador com “Storage Plus” e material de mudança de fase
SECOTEC: Controle inovador com “Storage Plus” e material de mudança de fase
  1. O compressor fornece refrigerante frio para fins de secagem de ar comprimido e para resfriar a massa térmica.
  2. A massa térmica solidifica a uma temperatura constante, conduzindo assim uma quantidade significativa de calor através do refrigerante.
  3. O refrigerante então resfria a massa térmica até que o ponto de corte seja atingido.
  4. O compressor refrigerante é desligado.
  1. A massa térmica fornece frio para secar o ar comprimido, enquanto o mesmo se aquece.
  2. A massa térmica funde a uma temperatura constante, absorvendo assim uma quantidade significativa de calor do ar comprimido úmido.
  3. A massa térmica aquece até o ponto de corte do compressor ser atingido.
Design e Funcionamento

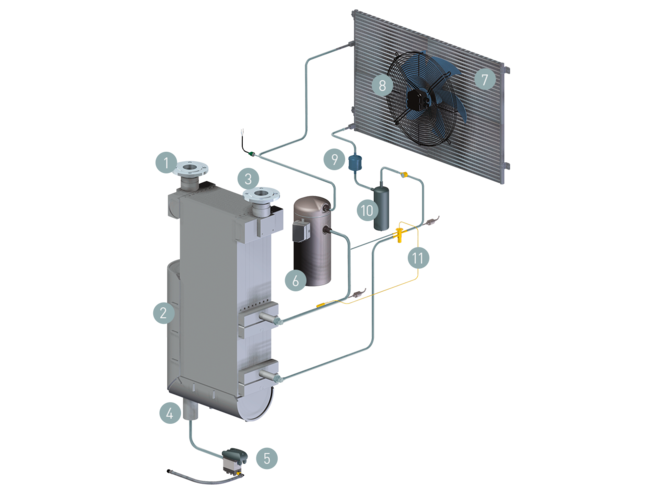

Layout dos componentes dos secadores por refrigeração SECOTEC TF economizadores de energia
  1. Entrada de ar comprimido
  2. Sistema trocador de calor SECOPACK LS
  3. Saída de ar comprimido
  4. Saída de condensado
  5. Dreno de condensado ECO DRAIN
  6. Compressor refrigerante
  1. Condensador microcanal
  2. Ventilador
  3. Filtro / secador
  4. Massa térmica
  5. Válvula de expansão
Especificações técnicas TE

Versão Standard

ModeloTE 102 TE 122 TE 142
Vazão m³/min 371 410 470
Perda de pressão psi 1,45 1,74 1,6
Consumo de energia elétrica em 50 % vol. hp 1,05 1,11 1,39
Consumo de energia elétrica em 100% vol. hp 2,28 2,43 2,79
Pressão de trabalho psi 44 - 232 44 - 232 44 - 232
Temperatura ambiente °F 38 - 110 38 - 110 38 - 110
Temperatura de admissão °F 38 - 140 38 - 140 38 - 140
Peso lb 505 507 549
Dimensões L x C x A em 28 x 38,7 x 63,5 28 x 38,7 x 63,5 28 x 38,7 x 63,5
Conexão do ar comprimido2 NPT 2 NPT 2 NPT
Conexão para dreno de condensado¼ NPT ¼ NPT ¼ NPT
Fornecimento de energia460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz
RefrigeranteR 513A R 513A R 513A
Massa de refrigerante como equivalente a CO2 t 0,95 0,98 1,01
Potencial de aquecimento global 631 631 631
Massa de refrigerante lb 3,31 3,42 3,53

Especificações técnicas TF

Versão Standard

ModeloTF 174 TF 230 TF 280
Vazão m³/min 519 671 890
Perda de pressão psi 1,45 1,6 2,18
Consumo de energia elétrica em 50 % vol. hp 1,57 2,12 2,6
Consumo de energia elétrica em 100% vol. hp 2,92 4,1 4,96
Pressão de trabalho psi 44 - 232 44 - 232 44 - 232
Temperatura ambiente °F 38 - 110 38 - 110 38 - 110
Temperatura de admissão °F 38 - 140 38 - 140 38 - 140
Peso lb 752 791 849
Dimensões L x C x A em 32,9 x 48,4 x 78,7 32,9 x 48,4 x 78,7 32,9 x 48,4 x 78,7
Conexão do ar comprimido2½ ANSI class 300 3 ANSI class 300 3 ANSI class 300
Conexão para dreno de condensado¼ NPT ¼ NPT ¼ NPT
Fornecimento de energia460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz
RefrigeranteR 134a R 134a R 134a
Massa de refrigerante como equivalente a CO2 t 3,15 2,86 3,72
Potencial de aquecimento global 1.430 1.430 1.430
Massa de refrigerante lb 4,85 4,41 5,73

ModeloTF 340
Vazão m³/min 1.059
Perda de pressão psi 1,89
Consumo de energia elétrica em 50 % vol. hp 2,88
Consumo de energia elétrica em 100% vol. hp 5,67
Pressão de trabalho psi 44 - 232
Temperatura ambiente °F 38 - 110
Temperatura de admissão °F 38 - 140
Peso lb 915
Dimensões L x C x A em 32,9 x 48,4 x 78,7
Conexão do ar comprimido3 ANSI class 300
Conexão para dreno de condensado¼ NPT
Fornecimento de energia460 V / 3 Ph / 60 Hz
RefrigeranteR 134a
Massa de refrigerante como equivalente a CO2 t 3,72
Potencial de aquecimento global 1.430
Massa de refrigerante lb 5,73
