Sopradores de parafuso até 5650 pcm


Mais ar para o seu capital

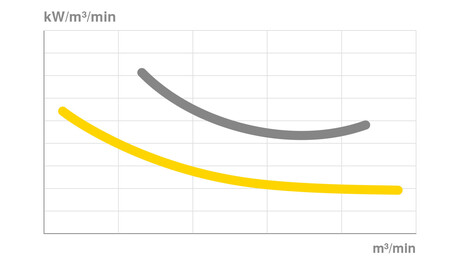

Os sopradores de parafuso Kaeser reduzem os custos de energia em até 35%, comparado com os sopradores convencionais, e é ainda mais econômico do que os sopradores de parafuso atualmente no mercado. A combinação de um bloco soprador com rotores Perfil SIGMA de alta eficiência, componentes de fluxo otimizado, transmissão e componentes de acionamento altamente eficientes, asseguram desempenhos excepcionais garantidos pela Kaeser, de acordo com os rigorosos requisitos da norma ISO 1217.

  • Sistemas de sopradores de alta eficiência e baixa manutenção – blocos sopradores de eixo duplo SIGMA
  • Opcionalmente disponível com partida estrela-triângulo (STC) ou conversor de frequência (SFC)
  • Conjunto completo plugue-e-use com fonte de alimentação, controlador SIGMA CONTROL 2 e acionamento por correia ajustado de fábrica; pré-abastecido com óleo.

As aplicações municipais e industriais de águas residuais, flotação e fluidização podem se beneficiar do uso de sopradores de parafuso Kaeser. Como essas aplicações exigem que os sopradores funcionem constantemente, a eficiência energética é uma consideração chave.

Suas vantagens

  • Eficiência máxima do conjunto:
    A combinação dos rotores com Perfil SIGMA, a transmissão de potência ideal do motor para o soprador e as perdas mínimas de pressão, para todos os componentes, garantem uma eficiência excepcional.
  • Pulsação mínima na tubulação de processo conectada:
    Silenciadores especiais, abrangendo uma ampla faixa de frequência, reduzem significativamente os ruídos da máquina e da tubulação.
  • Tempo de inatividade reduzido:
    Componentes altamente duráveis ​​garantem uma operação confiável. O design inteligente elimina a necessidade de dispositivos auxiliares (ex., para vedação ou resfriamento). Vários sensores permitem o monitoramento remoto do estado operacional.
Econômico – graças ao baixo custo da vida útil
Custo da vida útil

Nossa abordagem abrangente sobre gestão de custos de vida útil: Eficiência superior, fácil operação, facilidade de manutenção e a mais recente tecnologia para manter alto desempenho no futuro.



Detalhes do produto

Equipamento

Plugue-e-use

Estes sopradores turnkey vêm completos com sensores STC/SFC, SIGMA CONTROL 2, um botão de emergência, são pré-abastecidos com óleo.

Bloco soprador

Bloco soprador de alta eficiência com perfil SIGMA

  • O bloco soprador de alta eficiência com rotores PERFIL SIGMA, assegura máxima vazão de ar com consumo mínimo de eletricidade.

Rolamentos e vedantes

  • Rolamentos de rolo robustos para 100% de absorção de forças radiais
  • Vedação do eixo do motor mecânico isento de manutenção, testado por tempo, no bloco soprador de parafuso
  • Excepcional durabilidade do rolamento graças a distribuição de potência otimizada na transmissão

Motor IE3

  • Motor IE3 de eficiência Premium
  • Proteção de rolamento do motor
  • Disponível com controlador de frequência SFC para sistemas com velocidade variável
  • Lubrificação de graxa facilmente acessível

Transmissão de energia

  • Melhor eficiência de transmissão de energia
  • Custos de manutenção reduzidos
  • Motores elétricos de qualidade Premium

Amortecedores de pulsação

  • Eficientes silenciadores de admissão e descarga com uma vasta gama de frequência para amortecer as pulsações do ar de processo.
  • Transferência de som mínima para a tubulação a jusante

SIGMA CONTROL 2

SIGMA CONTROL 2 - Slot do cartão SD

  • LEDs tipo semáforo para verificação rápida do estado operacional
  • Visor fácil de ler
  • 30 idiomas selecionáveis
  • Botões com ícones de toque suave
  • Monitoramento e controle totalmente automáticos
  • Modos de controle Dual, Quadro, Vario e Continuous disponíveis como padrão
  • Interfaces: Ethernet
  • Módulos adicionais de comunicação opcionais para: EtherNet/IP, Profibus DP, Modbus, Profinet e DeviceNet
  • Ranhura de cartão SD para registro de dados e atualizações
  • Leitor RFID
  • Servidor de web
  • Interface de usuário KAESER CONNECT
  • Representação visual de valores digitais e analógicos
  • Mensagens de falhas e avisos
  • Display gráfico de pressão, temperatura e velocidade

KAESER CONNECT

  • Navegador da web
  • Senha e endereço IP entrada SC2
  • Acesso ao controlador do soprador através do servidor de web

A interface do usuário mostra o estado operacional da máquina em tempo real, os sinais nas entradas analógicas e digitais, listam as mensagens de aviso e de alarme e exibem graficamente pressão, temperatura e velocidade.

Plugue-e-use

Apenas coloque o plugue na tomada, ligue a máquina e está pronta para operar.

Sopradores Turnkey: Basta conectar e ligar

Os sopradores turnkey vêm completo com conversor de frequência ou partida Y/D, SIGMA CONTROL 2 e botão de emergência. Isso reduz consideravelmente os custos e riscos necessários para planejamento, instalação, certificação, documentação e comissionamento.

START CONTROL (STC)

Soprador – START CONTROL (STC)

A versão com partida estrela-triângulo integrada, para operação com velocidade constante, é equipada com um contactor Premium, proteção contra sobrecarga e monitoramento de queda de fase. Completando o pacote: o controlador SIGMA CONTROL 2 e um sistema confiável de parada de emergência.

SIGMA FREQUENCY CONTROL (SFC)

Soprador – SIGMA FREQUENCY CONTROL (SFC)

Por utilizar controle de velocidade variável, o conversor de frequência SFC ajusta a vazão de acordo com a demanda de ar da aplicação. Tudo está pronto para operação imediata, uma vez que toda a programação e parametrização são realizadas na fábrica.

Especificações técnicas

Versão Standard

ModeloCBS 121 L CBS 121 M DBS 221 L
Diferencial de pressão máx. – Pressão manométrica psi 9,4 15 9,4
Taxa de vazão máx. utilizável m³/min 445 441 812
Potência nominal do motor máx. hp 25 30 40
Diferencial de pressão máx. – Sob pressão psi - 8 -
Volume de admissão máx. m³/min - 353 -
Potência nominal do motor máx. hp - 15 -
Diâmetro de conexão DN 80 80 100
Dimensões com cabine de controle e cabine acústica
L x C x A em 		43,7 x 53,8 x 65,7 43,7 x 53,8 x 65,7 43,7 x 58,3 x 65,7
Massa máx. lb 1.610 1.653 1.808

ModeloDBS 221 M EBS 410 CL EBS 410 CM
Diferencial de pressão máx. – Pressão manométrica psi 15 9,4 15
Taxa de vazão máx. utilizável m³/min 777 1.447 1.059
Potência nominal do motor máx. hp 50 50 50
Diferencial de pressão máx. – Sob pressão psi 8 - 8
Volume de admissão máx. m³/min 777 - 1.447
Potência nominal do motor máx. hp 40 - 50
Diâmetro de conexão DN 100 150 150
Dimensões com cabine de controle e cabine acústica
L x C x A em 		43,7 x 58,3 x 65,7 50,4 x 69,3 x 71,7 50,4 x 69,3 x 71,7
Massa máx. lb 1.874 3.086 3.086

ModeloEBS 410 L EBS 410 M FBS 660 L
Diferencial de pressão máx. – Pressão manométrica psi 9,4 15 9,4
Taxa de vazão máx. utilizável m³/min 1.447 1.413 2.366
Potência nominal do motor máx. hp 75 100 150
Diferencial de pressão máx. – Sob pressão psi - - -
Volume de admissão máx. m³/min - - -
Potência nominal do motor máx. hp - - -
Diâmetro de conexão DN 150 150 200
Dimensões com cabine de controle e cabine acústica
L x C x A em 		57,5 x 69,3 x 71,7 57,5 x 69,3 x 71,7 88,6 x 76,8 x 74,8
Massa máx. lb 3.351 3.351 4.079

ModeloFBS 660 M HBS 1600 L HBS 1600 M
Diferencial de pressão máx. – Pressão manométrica psi 15 9 15
Taxa de vazão máx. utilizável m³/min 2.331 5.790 5.700
Potência nominal do motor máx. hp 150 250 335
Diferencial de pressão máx. – Sob pressão psi 8 - 8
Volume de admissão máx. m³/min 2.260 - 5.700
Potência nominal do motor máx. hp 100 - 200
Diâmetro de conexão DN 200 300 300
Dimensões com cabine de controle e cabine acústica
L x C x A em 		88,6 x 76,8 x 74,8 81,5 x 132 x 91,5 81,5 x 132 x 91,5
Massa máx. lb 4.850 12.970 12.970

Estação de tratamento de águas residuais na cidade de Kitzingen
Reduza o consumo de energia e aumente o volume de ar!

Como reduzir o consumo de energia em mais de 20% através da modernização do sistema de ar? Você pode descobrir como isso é feito na história de referência.

Projeto de referência da Kitzingen
