DHS 4.0 – Sistema de carga controlada para rede de ar

Sistema de carga controlada para rede de ar – o assistente compacto que faz uma grande diferença.

Os sistemas de carga controlada para rede de ar eletrônicos da série DHS 4.0, da KAESER, não apenas fornecem proteção para seus componentes de tratamento de ar comprimido, como também ajudam a garantir uma qualidade confiável do ar comprimido, mesmo após um desligamento completo do seu sistema de ar comprimido.

Com uma queda de pressão, a velocidade do fluxo na tubulação aumenta rapidamente e pode potencialmente sobrecarregar todos os componentes no sistema de ar comprimido. A instalação de um sistema de carga controlada para rede de ar DHS 4.0, da KAESER, garante a pressão mínima necessária e assim assegura um funcionamento confiável, especialmente ao reiniciar o sistema após um desligamento.

Graças a um conceito patenteado de controle de modulação por pulso, cada sistema de carga controlada para rede de ar está preparado para todas as eventualidades e, como a KAESER, combina excepcional confiabilidade operacional com operação simples e eficiente.

  • Diâmetros de conexão de G ½ a G 3 e DN 40 a DN 400
  • para sistemas com uma ou mais linhas de tratamento
  • Integração perfeita graças as inúmeras interfaces e opções de configuração

Os benefícios

  • Dois modos de operação:
    Prioridade: fornecimento de ar comprimido ou Prioridade: qualidade do ar comprimido. Perfeitamente adaptado às suas necessidades.
  • Um conceito operacional incrivelmente simples:
    Configuração fácil em 25 idiomas, reconhecimento imediato do estado operacional, atuação manual em caso de emergência: todos os recursos que economizam tempo e aumentam a segurança.
  • Conexão ao SIGMA AIR MANAGER 4.0:
    Os sistemas de carga controlada para rede de ar da série DHS 4.0 podem ser conectados ao controlador máster SIGMA AIR MANAGER 4.0 através da rede SIGMA NETWORK.



Detalhes do produto

Equipamento

Sistema de carga controlada para rede de ar

  • Sistema de carga controlada para rede de ar eletrônico com modulação de pulso
  • O incrementado sistema de abertura e fechamento da rede de ar comprimido previne velocidades excessivas de fluxos de ar em secadores e filtros.
  • Sistema completo pronto para instalação

Dois modos de operação

  • 1 – "Fornecimento de ar comprimido confiável": abertura modulada por pulso e fechamento da válvula esfera e borboleta
  • 2 – "Qualidade de ar comprimido confiável" para redes de ar redundantes: no caso de falhas, por exemplo, no secador ou no filtro, o equipamento em questão também é desligado (pré-ajuste de fábrica)

Controle eletrônico

Electronic control unit for Kaeser air main charging system

  • Transdutor eletrônico de pressão integrado
  • Redutor de pressão 0 - 16 bar
  • LED de alta visibilidade
  • Indicador mecânico
  • Unidade do processador
  • Display (25 idiomas)
  • Proteção por senha
  • Interruptor de seleção de modo
  • A unidade de controle pode ser girada em 90 °
  • Monitoramento da posição final
  • Atualização de software com cartão microSD
  • Lacres anti-adulteração para teclado e modo de operação para proteger contra acesso não autorizado
  • Multi-voltagem: 90 a 260 V CA, 47 a 63 Hz, 24 V CC

Acionamento do pivô

  • Acionamento por pivô pneumático com mola
  • Ativa a esfera ou válvula borboleta com a pressão de controle interno
  • Graxa sem silicone para válvula esfera e borboleta

Operação

DHS air main charging systems – manual operation with key in the event of power failure

  • Entrada de senha e parâmetro de operação via teclado, por ex. pressão de abertura, histerese, tempos de abertura / fechamento em porcentagem
  • Operação manual usando chave para abrir no caso de falha de energia ou interrupção.

Interfaces

  • Entradas de relé para "desligamento externo", ex. alarme secador
  • Saídas de relé para "alarme de grupo", "aberto", "fechado" e "monitoramento de pressão"
  • Sinal de rede de distribuição de ar de 4-20 mA para controladores de compressor ou sistemas de controle máster
  • Conexão preparada para operação remota
  • Conexão na rede de ar comprimido com a linha Tecalan (até 16 bar incluso no escopo de fornecimento)

Kits de retrofit

  • Fornecido para modernizar os sistemas de carga controlada para rede de ar da Kaeser
  • O kit compreende unidade de controle e componentes de instalação

Ficamos de olho no seu sistema de ar comprimido.

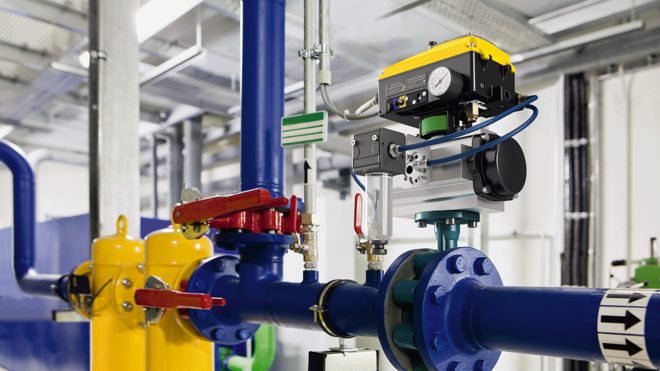

DHS 4.0 integrado num sistema de ar comprimido.

Para garantir um planejamento adequado e se beneficiar de uma operação eficiente e confiável do sistema de ar comprimido, deve-se levar em consideração o seguinte: além da pressão de demanda e dos requisitos do ar de processo, fatores como tubulação, resfriamento, ventilação, condições espaciais e aspectos ambientais devem ser incluídos no processo de planejamento. Um projeto de sistema bem pensado estabelece as bases para uma operação eficaz posteriormente.

Geração, tratamento e armazenamento de ar comprimido são componentes essenciais no fornecimento de ar comprimido. Se os componentes de tratamento forem sobrecarregados por taxas de fluxo de ar excessivamente altas ou se uma linha de tratamento não for efetivamente fechada no caso de uma falha, ocorrerá uma contaminação indesejada no ar de processo. Além disso, são incorridos custos desnecessários se os compressores também funcionarem nos finais de semana para compensar as perdas por vazamentos.
Com um sistema de carga controlada para rede de ar da KAESER, essas questões são coisas do passado.

Fornecimento de ar comprimido confiável com sistema de carga controlada para rede de ar

Proteja seus componentes!

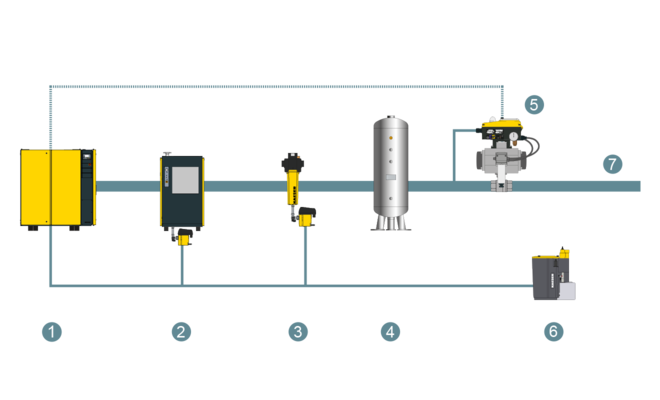

DHS air main charging system applications: Reliable compressed air supply with air main charging
  1. Compressor
  2. Secador por refrigeração com ECO-DRAIN
  3. Filtração com ECO-DRAIN
  4. Reservatórios de ar
  1. DHS 4.0 - Sistema de carga controlada para rede de ar eletrônico
  2. Tratamento de condensado
  3. Rede de ar comprimido

Como a rede é frequentemente despressurizada após períodos de inatividade, não há resistência ao fluxo da pressão da rede quando os compressores são iniciados. Os componentes de tratamento de ar comprimido de um sistema de ar comprimido, no entanto, são projetados para acomodar as taxas de fluxo e velocidades que ocorrem na rede de distribuição quando o sistema está em operação de carga. Portanto, sem a contrapressão presente, existe o risco dos componentes do filtro e do secador ficarem "sobrecarregados" pelo aumento repentino no fluxo de ar que ocorre quando o sistema é reiniciado. Isso pode levar a danos no elemento filtrante e a uma pressão de ponto de orvalho alta no secador por refrigeração. Como resultado, contaminantes como óleo, material particulado e umidade são introduzidos na rede de distribuição e no ar de processo.

Qualidade de ar comprimido confiável com sistema de carga controlada para rede de ar

Produção sem problemas!

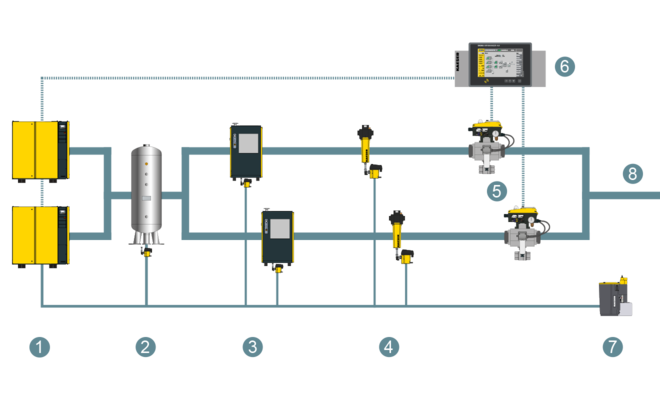

Aplicações do sistema de carga controlada para rede de ar DHS: Qualidade de ar comprimido confiável com sistema de carga controlada
  1. Compressores
  2. Reservatórios de ar
  3. Secador por refrigeração com ECO-DRAIN
  4. Filtração com ECO-DRAIN
  1. DHS 4.0 - Sistema de carga controlada para rede de ar eletrônico
  2. SIGMA AIR MANAGER 4.0
  3. Tratamento de condensado
  4. Rede de ar comprimido

Os sistemas de carga controlada para rede de ar eletrônico também se mostram altamente úteis durante a operação do sistema - e são essenciais para sistemas com várias linhas de tratamento - porque ajudam a garantir uma qualidade de ar comprimido consistentemente alta. Se ocorrer uma falha com um secador ou um filtro, por exemplo, o sistema de carga controlada pode desligar e isolar a linha de tratamento afetada. Isto não apenas garante uma qualidade consistente do ar, como também protege a rede de distribuição de tubos e os consumidores de ar na sua produção.
