Compressores de pistão de alto desempenho – boosters séries N

Seu ingresso para o desempenho de alta pressão

Os boosters da série N estão disponíveis com um, dois ou três cilindros e operam dentro dos seguintes parâmetros de desempenho:

  • 3 - 60 hp
  • Pressão inicial até 13 bar – pressão de descarga até 45 bar
  • Vazão: 2,7 a 20 m³/min

Suas vantagens

  • Operação de alta pressão contínua:
    Recursos inovadores, como lubrificação por pressão de óleo e resfriamento de cilindro intensificado, garantem vida útil longa e baixa necessidade de manutenção, além de pressão máxima contínua compatível com o sistema de 45 bar.
  • Exigência de óleo excepcionalmente baixa:
    Os cilindros de alta qualidade são polidos e possuem uma camada extra de proteção contra desgastes. Esses detalhes garantem baixo consumo de óleo durante toda a vida útil.
  • Para ar comprimido especialmente frio:
    Os pós-resfriadores de ar comprimido nos boosters de três cilindros são equipados com ventiladores separados, o que garante baixas temperaturas de descarga de ar comprimido. Os boosters também podem ser equipados com pós-resfriadores resfriados a água para atingir temperaturas ainda mais baixas.

Economia de custos de energia elétrica
Custo da vida útil

Os motores elétricos de alta qualidade e eficiência Premium oferecem uma rentabilidade incomparável proporcionando um consumo de energia extraordinariamente baixo. Sua baixa temperatura de operação oferece uma vantagem adicional.



Detalhes do produto

Versões

Para demandas mais baixas

N 60 G to N 153 G boosters, air-cooled

Os modelos menores desta faixa são mais adequados para aplicações em que baixas taxas de vazão são necessárias em pressões de até 40 bar. Esses compressores são equipados com blocos compressores de um ou dois cilindros e são acionados por motores de alta eficiência com capacidade de até 5 hp. A qualidade dessas máquinas é incomparável, já que todos os blocos compressores são projetados, fabricados e montados pela KAESER.

Para demandas médias a altas

N 253 G to N 502 G boosters, air-cooled

Quando vazões maiores de ar são necessárias em pressões de até 45 bar, os modelos de booster de tamanhos médios e grandes da Kaeser são a escolha natural. No coração de cada uma destas casas de força possui um bloco compressor de dois ou três cilindros, usinado com precisão, o qual proporciona uma eficiência excepcional. Motores de acionamento elétrico de eficiência Premium de até 25 hp proporcionam uma eficiência energética otimizada.

N 2001 G booster, air-cooled

As versões com resfriamento a ar do N 2001 G são equipadas com um pós-resfriador separado para manter o diferencial de temperatura entre o ar de admissão e o ar comprimido (∆T) dentro de tolerâncias fechadas. Para assegurar um ótimo resfriamento com um valor ΔT de, aproximadamente, 5 K mesmo com temperatura ambiente alta, os modelos N 2001 G podem ser equipados com um pós-resfriador de ar comprimido resfriado a água.

Esboço como exemplo

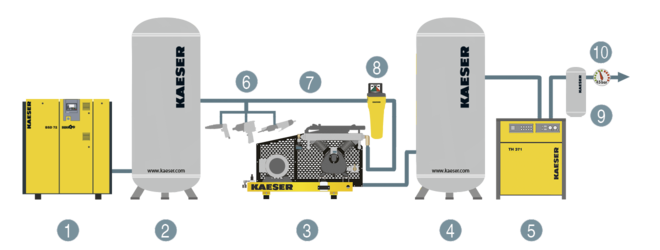

Layout dos componentes de um sistema de ar comprimido com boosters de até 45 bar
  1. Compressor de parafuso
  2. Os reservatórios de ar
  3. Booster
  4. Reservatório de ar de alta pressão
  5. Secador por refrigeração de alta pressão
  1. Ferramentas pneumáticas
  2. Rede de baixa pressão, até 13 bar
  3. Pré-filtro
  4. Micro filtro de alta pressão
  5. Rede de ar comprimido para 45 bar de pressão

Sistema de ar comprimido com booster até 45 bar de pressão

Especificações técnicas N 60-G

Versão Standard

ModeloN 60 75/290 psig N 60 110/435 psig N 60 145/500 psig
Pressão de admissão psig 75 110 145
Pressão de descarga psig 290 435 500
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 10 14 19
Volume de admissão m³/min 15 20 26
Deslocamento do pistão m³/min 2 2 2
Velocidade da unidade compressora / bloco compressor rpm 1.150 1.150 1.150
Número de pistões 1 1 1
Saída nominal do motor hp 3 3 3
Nível de pressão sonora dB(A) 74 74 74
Conexão de ar comprimido, entradaNPT 1/2 NPT 1/2 NPT 1/2
Conexão de ar comprimido, saídaNPT 1/2 NPT 1/2 NPT 1/2
Dimensões L x C x A em 36,2 x 17,7 x 21,6 36,2 x 17,7 x 21,6 36,2 x 17,7 x 21,6
Peso lb 154 154 154

ModeloN 60 190/500 psig
Pressão de admissão psig 190
Pressão de descarga psig 500
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 27
Volume de admissão m³/min 33
Deslocamento do pistão m³/min 2
Velocidade da unidade compressora / bloco compressor rpm 1.150
Número de pistões 1
Saída nominal do motor hp 3
Nível de pressão sonora dB(A) 74
Conexão de ar comprimido, entradaNPT 1/2
Conexão de ar comprimido, saídaNPT 1/2
Dimensões L x C x A em 36,2 x 17,7 x 21,6
Peso lb 154

Especificações técnicas N 153-G

Versão Standard

ModeloN 153 75/290 psig N 153 110/215 psig N 153 145/215 psig
Pressão de admissão psig 75 110 145
Pressão de descarga psig 290 215 215
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 21 37 49
Volume de admissão m³/min 33 45 58
Deslocamento do pistão m³/min 5 5 5
Velocidade da unidade compressora / bloco compressor rpm 650 650 650
Número de pistões 2 2 2
Saída nominal do motor hp 5 3 3
Nível de pressão sonora dB(A) 74 74 74
Conexão de ar comprimido, entradaNPT 3/4 NPT 3/4 NPT 3/4
Conexão de ar comprimido, saídaNPT 1/2 NPT 1/2 NPT 1/2
Dimensões L x C x A em 54,7 x 28,3 x 32,3 54,7 x 28,3 x 32,3 54,7 x 28,3 x 32,3
Peso lb 562 562 562

ModeloN 153 145/580 psig N 153 190/580 psig
Pressão de admissão psig 145 190
Pressão de descarga psig 580 580
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 32 47
Volume de admissão m³/min 58 74
Deslocamento do pistão m³/min 5 5
Velocidade da unidade compressora / bloco compressor rpm 650 650
Número de pistões 2 2
Saída nominal do motor hp 5 5
Nível de pressão sonora dB(A) 74 74
Conexão de ar comprimido, entradaNPT 3/4 NPT 3/4
Conexão de ar comprimido, saídaNPT 1/2 NPT 1/2
Dimensões L x C x A em 54,7 x 28,3 x 32,3 54,7 x 28,3 x 32,3
Peso lb 562 562

Especificações técnicas N 253-G

Versão Standard

ModeloN 253 75/360 psig N 253 110/290 psig N 253 110/500 psig
Pressão de admissão psig 75 110 110
Pressão de descarga psig 360 290 500
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 37 62 53
Volume de admissão m³/min 57 79 79
Deslocamento do pistão m³/min 9 9 9
Velocidade da unidade compressora / bloco compressor rpm 1.135 1.135 1.135
Número de pistões 2 2 2
Saída nominal do motor hp 10 10 15
Nível de pressão sonora dB(A) 76 76 76
Conexão de ar comprimido, entradaNPT 3/4 NPT 3/4 NPT 3/4
Conexão de ar comprimido, saídaNPT 1/2 NPT 1/2 NPT 1/2
Dimensões L x C x A em 54,7 x 28,7 x 31,9 54,7 x 28,7 x 31,9 54,7 x 28,7 x 31,9
Peso lb 639 639 639

ModeloN 253 145/360 psig N 253 145/650 psig N 253 190/360 psig
Pressão de admissão psig 145 145 190
Pressão de descarga psig 360 650 360
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 80 67 108
Volume de admissão m³/min 101 101 129
Deslocamento do pistão m³/min 9 9 9
Velocidade da unidade compressora / bloco compressor rpm 1.135 1.135 1.135
Número de pistões 2 2 2
Saída nominal do motor hp 10 15 10
Nível de pressão sonora dB(A) 76 76 76
Conexão de ar comprimido, entradaNPT 3/4 NPT 3/4 NPT 3/4
Conexão de ar comprimido, saídaNPT 1/2 NPT 1/2 NPT 1/2
Dimensões L x C x A em 54,7 x 28,7 x 31,9 54,7 x 28,7 x 31,9 54,7 x 28,7 x 31,9
Peso lb 639 639 639

ModeloN 253 190/650 psig
Pressão de admissão psig 190
Pressão de descarga psig 650
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 94
Volume de admissão m³/min 129
Deslocamento do pistão m³/min 9
Velocidade da unidade compressora / bloco compressor rpm 1.135
Número de pistões 2
Saída nominal do motor hp 15
Nível de pressão sonora dB(A) 76
Conexão de ar comprimido, entradaNPT 3/4
Conexão de ar comprimido, saídaNPT 1/2
Dimensões L x C x A em 54,7 x 28,7 x 31,9
Peso lb 639

Especificações técnicas N 351-G

Versão Standard

ModeloN 351 75/360 psig N 351 110/360 psig N 351 110/500 psig
Pressão de admissão psig 75 110 110
Pressão de descarga psig 360 360 500
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 58 91 84
Volume de admissão m³/min 84 116 116
Deslocamento do pistão m³/min 13 13 13
Velocidade da unidade compressora / bloco compressor rpm 950 950 950
Número de pistões 2 2 2
Saída nominal do motor hp 15 15 20
Nível de pressão sonora dB(A) 77 77 77
Conexão de ar comprimido, entradaNPT 3/4 NPT 3/4 NPT 3/4
Conexão de ar comprimido, saídaNPT 3/4 NPT 3/4 NPT 3/4
Dimensões L x C x A em 61 x 34,6 x 40,2 61 x 34,6 x 40,2 61 x 34,6 x 40,2
Peso lb 915 915 915

ModeloN 351 145/360 psig N 351 145/650 psig N 351 190/360 psig
Pressão de admissão psig 145 145 190
Pressão de descarga psig 360 650 360
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 123 107 164
Volume de admissão m³/min 148 148 189
Deslocamento do pistão m³/min 13 13 13
Velocidade da unidade compressora / bloco compressor rpm 950 950 950
Número de pistões 2 2 2
Saída nominal do motor hp 15 20 15
Nível de pressão sonora dB(A) 77 77 77
Conexão de ar comprimido, entradaNPT 3/4 NPT 3/4 NPT 3/4
Conexão de ar comprimido, saídaNPT 3/4 NPT 3/4 NPT 3/4
Dimensões L x C x A em 61 x 34,6 x 40,2 61 x 34,6 x 40,2 61 x 34,6 x 40,2
Peso lb 915 915 915

ModeloN 351 190/650 psig
Pressão de admissão psig 190
Pressão de descarga psig 650
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 148
Volume de admissão m³/min 189
Deslocamento do pistão m³/min 13
Velocidade da unidade compressora / bloco compressor rpm 950
Número de pistões 2
Saída nominal do motor hp 20
Nível de pressão sonora dB(A) 77
Conexão de ar comprimido, entradaNPT 3/4
Conexão de ar comprimido, saídaNPT 3/4
Dimensões L x C x A em 61 x 34,6 x 40,2
Peso lb 915

Especificações técnicas N 502-G

Versão Standard

ModeloN 502 75/360 psig N 502 110/360 psig N 502 110/500 psig
Pressão de admissão psig 75 110 110
Pressão de descarga psig 360 360 500
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 74 114 104
Volume de admissão m³/min 110 152 152
Deslocamento do pistão m³/min 18 18 18
Velocidade da unidade compressora / bloco compressor rpm 990 990 990
Número de pistões 2 2 2
Saída nominal do motor hp 15 15 20
Nível de pressão sonora dB(A) 77 77 77
Conexão de ar comprimido, entradaNPT 1 NPT 1 NPT 1
Conexão de ar comprimido, saídaNPT 3/4 NPT 3/4 NPT 3/4
Dimensões L x C x A em 61,8 x 34,6 x 40,2 61,8 x 34,6 x 40,2 61,8 x 34,6 x 40,2
Peso lb 1.014 1.014 1.014

ModeloN 502 145/360 psig N 502 145/500 psig N 502 145/650 psig
Pressão de admissão psig 145 145 145
Pressão de descarga psig 360 500 650
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 155 145 132
Volume de admissão m³/min 194 194 194
Deslocamento do pistão m³/min 18 18 18
Velocidade da unidade compressora / bloco compressor rpm 990 990 990
Número de pistões 2 2 2
Saída nominal do motor hp 15 20 25
Nível de pressão sonora dB(A) 77 77 77
Conexão de ar comprimido, entradaNPT 1 NPT 1 NPT 1
Conexão de ar comprimido, saídaNPT 3/4 NPT 3/4 NPT 3/4
Dimensões L x C x A em 61,8 x 34,6 x 40,2 61,8 x 34,6 x 40,2 61,8 x 34,6 x 40,2
Peso lb 1.014 1.014 1.014

ModeloN 502 190/500 psig N 502 190/650 psig
Pressão de admissão psig 190 190
Pressão de descarga psig 500 650
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 195 182
Volume de admissão m³/min 247 247
Deslocamento do pistão m³/min 18 18
Velocidade da unidade compressora / bloco compressor rpm 990 990
Número de pistões 2 2
Saída nominal do motor hp 20 25
Nível de pressão sonora dB(A) 77 77
Conexão de ar comprimido, entradaNPT 1 NPT 1
Conexão de ar comprimido, saídaNPT 3/4 NPT 3/4
Dimensões L x C x A em 61,8 x 34,6 x 40,2 61,8 x 34,6 x 40,2
Peso lb 1.014 1.014

Especificações técnicas N 2001-GW

Versão Standard

ModeloN 2001 W 75/360 psig N 2001 W 110/360 psig N 2001 W 145/360 psig
Pressão de admissão psig 75 110 145
Pressão de descarga psig 360 360 360
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 268 409 548
Volume de admissão m³/min 342 474 606
Deslocamento do pistão m³/min 55 55 55
Velocidade da unidade compressora / bloco compressor rpm 750 750 750
Número de pistões 3 3 3
Saída nominal do motor hp 50 50 50
Nível de pressão sonora dB(A) 84 84 84
Conexão de ar comprimido, entradaNPT 2 NPT 2 NPT 2
Conexão de ar comprimido, saídaNPT 1 1/2 NPT 1 1/2 NPT 1 1/2
Dimensões L x C x A em 78 x 39,4 x 39,8 78 x 39,4 x 39,8 78 x 39,4 x 39,8
Peso lb 2.271 2.271 2.271

ModeloN 2001 W 190/360 psig
Pressão de admissão psig 190
Pressão de descarga psig 360
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 714
Volume de admissão m³/min 761
Deslocamento do pistão m³/min 54
Velocidade da unidade compressora / bloco compressor rpm 740
Número de pistões 3
Saída nominal do motor hp 50
Nível de pressão sonora dB(A) 84
Conexão de ar comprimido, entradaNPT 2
Conexão de ar comprimido, saídaNPT 1 1/2
Dimensões L x C x A em 78 x 39,4 x 39,8
Peso lb 2.271

Especificações técnicas N 2001-GW

Versão Standard

ModeloN 2001 W 75/360 psig N 2001 W 110/360 psig N 2001 W 145/360 psig
Pressão de admissão psig 75 110 145
Pressão de descarga psig 360 360 360
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 268 409 548
Volume de admissão m³/min 342 474 606
Deslocamento do pistão m³/min 55 55 55
Velocidade da unidade compressora / bloco compressor rpm 750 750 750
Número de pistões 3 3 3
Saída nominal do motor hp 50 50 50
Nível de pressão sonora dB(A) 84 84 84
Conexão de ar comprimido, entradaNPT 2 NPT 2 NPT 2
Conexão de ar comprimido, saídaNPT 1 1/2 NPT 1 1/2 NPT 1 1/2
Dimensões L x C x A em 78 x 39,4 x 39,8 78 x 39,4 x 39,8 78 x 39,4 x 39,8
Peso lb 2.271 2.271 2.271

ModeloN 2001 W 190/360 psig
Pressão de admissão psig 190
Pressão de descarga psig 360
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 714
Volume de admissão m³/min 761
Deslocamento do pistão m³/min 54
Velocidade da unidade compressora / bloco compressor rpm 740
Número de pistões 3
Saída nominal do motor hp 50
Nível de pressão sonora dB(A) 84
Conexão de ar comprimido, entradaNPT 2
Conexão de ar comprimido, saídaNPT 1 1/2
Dimensões L x C x A em 78 x 39,4 x 39,8
Peso lb 2.271
