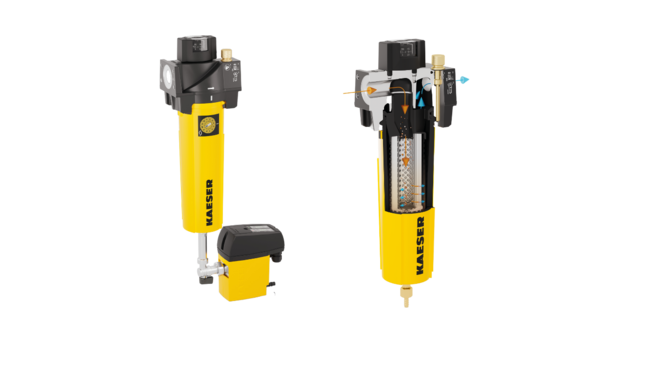

Série KAESER FILTER, para 32 m³/min

Soluções econômicas para uma ótima qualidade do ar comprimido

Os produtos KAESER FILTER são os principais componentes para a produção de ar comprimido em todas as classes de pureza, conforme ISO 8573-1 - e todos com pressão diferencial excepcionalmente baixa. Além disso, o design de fácil manutenção não só possibilita a abertura e o fechamento simples e sem erros da carcaça do filtro, mas também permite trocas rápidas e limpas do elemento.

  • Vazão: 0,2 a 32 m³/min
  • Máx. pressão de trabalho 15 bar
  • Máx. temperatura de operação 65°C

Suas vantagens

  • Pureza compatível com a norma:
    A linha KAESER FILTER utiliza um avançado meio filtrante de pregas profundas para remover partículas e aerossóis. Uma manta de fibra de carbono altamente eficaz retém os vapores de óleo. Os excelentes dados de desempenho dos produtos KAESER FILTERS foram calculados de acordo com a norma ISO 12500 e validados pela Lloyd's Register, a organização de certificação independente.
  • Perda de carga baixa – alta economia:
    Os produtos KAESER FILTER apresentam carcaças e superfícies de filtro super dimencionadas dinâmica de fluxo inovadora e meio filtrante de alto desempenho. Eles apresentam uma perda de pressão até 50% menor do que outros filtros disponíveis no mercado – um valor que permanece praticamente constante durante toda a vida útil do elemento filtrante. Isto significa menores custos e emissões de CO2 bem como redução de carga nos compressores a montante.
  • Design de fácil manutenção – manuseio direto
    Os produtos KAESER FILTER apresentam uma carcaça de alumínio resistente à corrosão e um elemento filtrante estável. A prática trava baioneta assegura o posicionamento automático da carcaça e das vedações do elemento, o que impede que a caixa do filtro seja vedada, a menos que um elemento filtrante tenha sido inserido. Um parafuso de travagem impede a abertura involuntária da carcaça quando sob pressão e também permite a sua ventilação.



Detalhes do produto

Ar comprimido puro para toda a aplicação

Grau de filtração KB Filtro coalescente
Basic
KE Filtro coalescente
Extra
KD Filtro particulado
KA Filtro de carvão ativado
Adsorção
KBE Combinação Extra KEA Combinação de Carbono
Pressão diferencial inicial com saturação <2,2 psi < 3,0 psi < 0,8 psi
(Novo, seco)
0,8 psi
(Novo, seco)
< 5,2 psi < 3.8 psi
Conteúdo de aerossol na admissão 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³
Conteúdo de residual de aerossol na saída conforme a norma ISO 12500-1 < 0,01 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 0.003 mg/m³
(Total de óleo)
Meio filtrante Pregas profundas com estrutura de suporte e fibra de drenagem de poliéster Pregas profundas com estrutura de suporte Velo de carbono de alta eficiência
Aplicação Filtração de aerossóis sólidos e líquidos e partículas sólidas Mesma aplicação que o KB, mas para maior qualidade do ar comprimido; alternativamente: filtro de micro partículas para grau KD de filtração Exclusivamente para a filtração de partículas sólidas Exclusivamente para a remoção de vapores de óleo Combinação de KB e KE; aplicação como KE, mas para maior garantia de qualidade do ar comprimido Combinação de KE e KA, filtração de aerossóis, partículas de matéria sólida e vapores de óleo

Perda de carga mínima, máxima economia
KAESER FILTERS: Perda de carga mínima, máxima economia

Menor custo de ciclo de vida

A perda de carga é o fator mais significativo que afeta a eficiência dos filtros de ar comprimido. Os produtos KAESER FILTER apresentam carcaças e superfícies de filtro super dimencionadas dinâmica de fluxo inovadora e meio filtrante de alto desempenho. Esses recursos resultam em até 50 % menos perda de pressão em comparação com outros filtros normalmente disponíveis. Além disso, esse incrível desempenho de filtragem permanece praticamente constante durante toda a sua vida útil. Isso reduz a carga nos compressores a montante, oferecendo assim o potencial para reduções significativas nos custos e emissões de CO2.

Quer saber mais sobre como a Kaeser está cortando os custos da vida útil?

Design e Funcionamento
Filtros KAESER – Design e funcionamento
  1. Entrada de ar comprimido
  2. Flange de conexão, variável
  3. Cabeça do elemento com carcaça e vedação do elemento
  4. Elemento filtrante
  5. Saída de condensado (com separador de condensado automático neste modelo)
  6. Saída de ar comprimido
  7. Parafuso de limitação
  8. Fecho baioneta com batente de limitação
  9. Orifício de ventilação
  10. Manômetro de pressão diferencial
Especificações técnicas KA

Versão Standard

ModeloF6KA F9KA F16KA
Vazão m³/min 21 32 57
Conexão do ar comprimido⅜, ½, ¾ ⅜, ½, ¾ ¾, 1
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 5 5 7
Voltagem do dreno de condensado24...48 VAC; 18...72 VDC 95...240 VAC; 100...125 VDC -

ModeloF22KA F26KA F46KA
Vazão m³/min 78 92 162
Conexão do ar comprimido¾, 1 ¾, 1 1¼, 1½, 2
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 7 7 16
Voltagem do dreno de condensado95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC

ModeloF83KA F110KA F142KA
Vazão m³/min 293 389 502
Conexão do ar comprimido1¼, 1½, 2 1¼, 1½, 2 1¼, 1½, 2
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 18 21 22
Voltagem do dreno de condensado- - -

ModeloF184KA F250KA F320KA
Vazão m³/min 650 883 1.130
Conexão do ar comprimido2, 2½, 3 2, 2½, 3 2, 2½, 3
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 33 37 42
Voltagem do dreno de condensado- - -

Especificações técnicas KB

Versão Standard

ModeloF6KB F9KB F16KB
Vazão m³/min 21 32 57
Conexão do ar comprimido⅜, ½, ¾ ⅜, ½, ¾ ¾, 1
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 8 8 9
Voltagem do dreno de condensado95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC

ModeloF22KB F26KB F46KB
Vazão m³/min 78 92 162
Conexão do ar comprimido¾, 1 ¾, 1 1¼, 1½, 2
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 10 10 19
Voltagem do dreno de condensado95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC

ModeloF83KB F110KB F142KB
Vazão m³/min 293 389 502
Conexão do ar comprimido1¼, 1½, 2 1¼, 1½, 2 1¼, 1½, 2
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 21 24 24
Voltagem do dreno de condensado95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC

ModeloF184KB F250KB F320KB
Vazão m³/min 650 883 1.130
Conexão do ar comprimido2, 2½, 3 2, 2½, 3 2, 2½, 3
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 35 39 44
Voltagem do dreno de condensado95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC

Especificações técnicas Cyclone separator

Versão Standard

ModeloF9KC F26KC F46KC
Vazão m³/min 32 92 162
Pressão diferencial na nova condição psi < 1,5 < 1,5 < 1,5
Eficiência de separação 20 - 100% vol. % 97 - 99 97 - 99 97 - 99
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Conexão do ar comprimido⅜, ⅜, ⅜, ½, ½, ½, ¾, ¾, ¾ ¾, ¾, ¾, 1, 1, 1 1¼, 1¼, 1¼, 1½, 1½, 1½, 2, 2
Peso lb 9 9 17
Dimensões L x C x A em 10,1 x 8,8 x 18,8 10,1 x 8,8 x 20,7 11,5 x 9,8 x 21,6

ModeloF83KC F142KC
Vazão m³/min 293 502
Pressão diferencial na nova condição psi < 1,5 < 1,5
Eficiência de separação 20 - 100% vol. % 97 - 99 97 - 99
Pressão de trabalho psi 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150
Conexão do ar comprimido1¼, 1¼, 1¼, 1½, 1½, 1½, 2, 2, 2 1¼, 1¼, 1¼, 1½, 1½, 1½, 2, 2, 2
Peso lb 19 19
Dimensões L x C x A em 11,5 x 9,8 x 25 11,5 x 9,8 x 25

Especificações técnicas KD

Versão Standard

ModeloF6KD F9KD F16KD
Vazão m³/min 21 32 57
Conexão do ar comprimido⅜, ½, ¾ ⅜, ½, ¾ ¾, 1
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 6 6 7
Voltagem do dreno de condensado- - -

ModeloF22KD F26KD F46KD
Vazão m³/min 78 92 162
Conexão do ar comprimido¾, 1 ¾, 1 1¼, 1½, 2
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 8 8 17
Voltagem do dreno de condensado- - -

ModeloF83KD F110KD F142KD
Vazão m³/min 293 389 502
Conexão do ar comprimido1¼, 1½, 2 1¼, 1½, 2 1¼, 1½, 2
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 18 22 22
Voltagem do dreno de condensado- - -

ModeloF184KD F250KD F320KD
Vazão m³/min 650 883 1.130
Conexão do ar comprimido2, 2½, 3 2, 2½, 3 2, 2½, 3
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 34 38 43
Voltagem do dreno de condensado- - -

Especificações técnicas KE

Versão Standard

ModeloF6KE F9KE F16KE
Vazão m³/min 21 32 57
Conexão do ar comprimido⅜, ½, ¾ ⅜, ½, ¾ ¾, 1
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 8 8 9
Voltagem do dreno de condensado- - -

ModeloF22KE F26KE F46KE
Vazão m³/min 78 92 162
Conexão do ar comprimido¾, 1 ¾, 1 1¼, 1½, 2
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 10 10 19
Voltagem do dreno de condensado- - -

ModeloF83KE F110KE F142KE
Vazão m³/min 293 389 502
Conexão do ar comprimido1¼, 1½, 2 1¼, 1½, 2 1¼, 1½, 2
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 21 24 24
Voltagem do dreno de condensado- - -

ModeloF184KE F250KE F320KE
Vazão m³/min 650 883 1.130
Conexão do ar comprimido2, 2½, 3 2, 2½, 3 2, 2½, 3
Pressão de trabalho psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura de admissão °F 38 - 150 38 - 150 38 - 150
Peso lb 36 39 44
Voltagem do dreno de condensado- - -
