Compressor de ar de lojas/oficinas, com tanque e secador: AIRTOWER


O sistema de ar comprimido compacto tudo-em-um

Se você é como a maioria dos donos de compressores de ar comprimido, você precisa de uma fonte confiável de ar limpo e seco, e que você não precise se preocupar. Você já deve ter muito o que fazer, ainda mais projetar e instalar um novo sistema de ar comprimido. É por isso que a KAESER oferece o AIRTOWER - um compressor mais acessível, porém robusto, para qualquer aplicação industrial leve, incluindo marcenaria, oficinas mecânicas, fabricação de metal e todos os tipos de manutenção e reparos de veículos. O AIRTOWER é uma alternativa de qualidade para compressores de pistão e de parafuso de serviço leve.

AIRTOWERS são completamente montados e seu design compacto economiza o seu precioso espaço. Eles chegam prontos para instalação, economizando bastante tempo e dinheiro.

  • 3 a 7,5 hp
  • Pressão: 125, 155, e 217 psig
  • Faixa de vazão: 9 a 28 pcm

Suas vantagens

  • Pronto para operar:
    Instale um AIRTOWER em pouquíssimo tempo. Simplesmente conecte-o à rede de energia elétrica e de ar comprimido e pronto! Você já pode usá-lo!
  • Proteção contra danos por corrosão:
    Graças ao secador por refrigeração integrado, o conjunto AIRTOWER possibilita um fornecimento confiável de ar seco, o qual protege suas ferramentas e equipamentos contra danos por corrosão.
  • Manutenção simples:
    Todos os pontos de manutenção e serviço são facilmente acessíveis após a remoção do gabinete leve de polietileno rotomoldado. O dreno de condensado eletrônico pode ser inspecionado através de uma abertura na tampa.



Dê uma olhada no nosso AIRTOWER

Equipamento

Unidade completa

Serviço SX – gabinete removível

  • Pronto para operação
  • Totalmente automático
  • Super isolamento acústico
  • Amortecimento de vibrações
  • Carenagem de polietileno roto-moldado parede dupla
  • Fácil acesso a todos os pontos de manutenção

Unidade compressora

Os rotores Perfil Sigma utilizam aproximadamente 10 a 20% menos energia do que os rotores convencionais com a mesma capacidade de vazão.

Acionamento por correia

  • Correia elástica isenta de manutenção
  • Isenta de tensionamento

Óleo e vazão de ar

  • Filtro de ar seco Honeycomb
  • Admissão com válvula de retenção
  • Válvula de respiro pneumática
  • Tanque de óleo lubrificante com cartucho separador instalado separadamente
  • Válvula de segurança
  • Válvula de pressão mínima
  • Micro-filtro no circuito de resfriamento de fluido

Resfriamento

  • Resfriamento a ar
  • Resfriador de alumínio para óleo com motor de ventilador separado
  • Secundo ventilador no eixo do motor
  • Controle de aquecimento automático (somente ativo em cargas muito baixas)

Secadores por refrigeração

  • Refrigerante R-513A isento de CFC
  • Gabinete de controle IP 54
  • Relé de sobrecorrente
  • Transformador

Motor elétrico

  • Motor de eficiência Premium (IE3)
  • IP 54
  • Isolamento classe F para maior reserva de potência

Componentes elétricos

  • Gabinete de controle IP 54
  • Partida estrela-triangulo automática (acima de 4 cv)
  • Relé de sobrecarga
  • Transformador

Reservatório de ar

  • Revestido internamente
  • Dreno de condensado de ar comprimido com controle eletrônico perda zero

Sigma Control 2

Controlador de compressor SIGMA CONTROL 2

  • Indicadores LED tipo "semáforo" para visualizar o controle operacional rapidamente
  • Visor fácil de ler
  • 30 idiomas selecionáveis
  • Teclas de toque suave com ícones
  • Monitoramento e controle totalmente automáticos
  • Controles Dual, Quadro, Vario e Continuous incluídos como padrão
  • Interfaces: Ethernet
  • Módulos de comunicação adicionais para: Profibus DP, Modbus, Profinet, e DeviceNet, EtherNet/IP
  • Ranhura de cartão SD para registro de dados e atualizações
  • Leitor RFID
  • Servidor de web

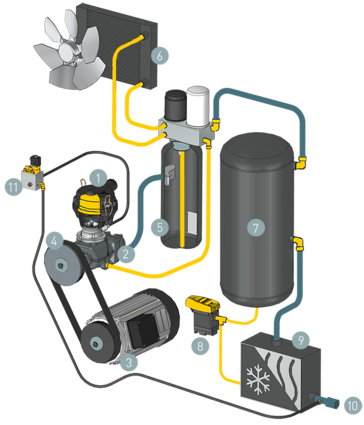

Layout dos componentes do AIRTOWER
Layout do componente SX
  1. Filtro de ar
  2. Unidade compressora
  3. Motor de acionamento
  4. Tensionamento de correia automático
  5. Tanque separador de óleo
  6. Resfriador
  7. Reservatório de ar
  8. Dreno de condensado ECO DRAIN
  9. Secador por refrigeração
  10. Saída de ar comprimido
  11. Válvula de controle
Especificações técnicas

Versão Standard

ModeloAirtower 3C Airtower 4C Airtower 5C
Pressão de trabalho psi 125 160 125 160 217 125 160 217
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 12 9 16 13 9 21 17 13
Pressão positiva máx. psi 125 160 125 160 217 125 160 217
Saída nominal do motor hp 3 4 5
Secador por refrigeraçãoCT 4 CT 4 CT 8
Volume do reservatório gal. 56,8 56,8 56,8
Dimensões L x C x A em 24 x 39 x 58 24 x 39 x 58 24 x 39 x 58
Conexão do ar comprimido¾ NPT ¾ NPT ¾ NPT
Nível de pressão sonora dB(A) 69 70 70
Peso lb 628 628 639

ModeloAirtower 7.5C
Pressão de trabalho psi 125 160 217
Taxa de vazão Sistema completo em pressão de trabalho pcm atual 28 24 19
Pressão positiva máx. psi 125 160 217
Saída nominal do motor hp 7,5
Secador por refrigeraçãoCT 8
Volume do reservatório gal. 56,8
Dimensões L x C x A em 24 x 39 x 58
Conexão do ar comprimido¾ NPT
Nível de pressão sonora dB(A) 70
Peso lb 661

Secador por refrigeração adicional

ModeloCT 4 CT 8
Consumo de energia0,3 0,5
Pressão de ponto de orvalho °F 37 37
RefrigeranteR 513A R 513A
Potencial de aquecimento global 631 631
Volume de refrigerante lb 0,38 0,44
Massa de refrigerante como equivalente a CO2 t 0,1 0,1
circuito refrigerante hermético
