Dreno de Condensado

Zero perdas de ar comprimido

Os drenos de condensado removem o condensado separado em separadores centrífugos, reservatórios de ar, secadores por refrigerção e filtros do sistema de ar comprimido. Eles são, portanto, componentes indispensáveis para um tratamento de ar comprimido eficiente e um fornecimento de ar comprimido livre de interrupções.


ECO-DRAINS

Os drenos de condensados eletrônicos ECO-DRAIN da Kaeser são altamente econômicos e confiáveis. Isto é atribuído a um conceito de controle que funciona independentemente do volume de condensado, da mecânica de válvulas resistente à sujeira e de um contato de alarme com capacidade de rede (do modelo 31 e acima).

Os drenos de condensados ECO-DRAIN estão disponíveis para taxas de vazão de compressores até 100 m³/min. A Kaeser também oferece produtos adequados para aplicações especiais, como condensado agressivo, pressões de trabalho de até 63 bar, bem como em vácuos ou regiões congeladas.

Suas vantagens

  • Zero perda de ar comprimido:
    Quando o sensor de nível capacitivo do ECO-DRAIN relata a obtenção do nível máximo de condensado, seu controle eletrônico inteligente abre e fecha o diafragma da válvula precisamente nos momentos certos – descarregando o condensado coletado com perda de ar comprimido zero – o que economiza energia.
  • Drenagem confiável – mesmo quando tem sujeira:
    O sensor de nível capacitivo detecta o nível de enchimento de condensado sem peças mecânicas propensas a falhas. As linhas piloto para as válvulas permanecem sempre livres de sujeira. Além disso, o uso de uma válvula de diafragma a montante proporciona um diâmetro notavelmente grande. Todos esses recursos se combinam para fornecer uma drenagem confiável mesmo em condições altamente sujas ou com óleo puro.
  • Manutenção simples – não é necessário um especialista:
    A unidade de serviço para os modelos 30, 31 e 32 fornece todas as peças de manutenção em um único conjunto. Ele pode ser travado na posição e encaixado na unidade de controle com um "clique", evitando erros de substituição da vedação. A unidade de serviço é 100% testada funcionalmente antes da entrega, fornece intervalos de uso significativamente maiores e pode ser substituída sem um especialista em eletrônica.
Drenos Magnéticos Automáticos (AMD 1550 e 6550)


Os Drenos Magnéticos Automáticos da Kaeser (AMD) removem o condensado e outros contaminantes do seu sistema de ar. A grande capacidade dos drenos magnéticos automáticos os torna adequados para uma ampla gama de aplicações. Altamente confiável e exigindo pouca manutenção, os drenos magnéticos automáticos mantêm um "selo líquido" que evita a perda de ar comprimido. Ao contrário dos drenos de boia tradicionais, os mecanismos de operação são isolados do condensado para que não ocorram incrustações ou fissuras.

O AMD 1550 é ideal para uso com resfriadores, secadores por refrigeração, filtros e separadores de líquidos. Uma carcaça robusta e resistente à corrosão e peças internas evitam entupimento. Nenhuma eletricidade é necessária para este dreno magnético automático e você pode escolher conexões altas ou baixas para simplificar a instalação. Construção modular permite fácil manutenção.



Detalhes do produto

Design

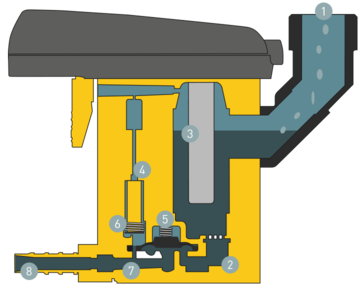

Dreno de condensado ECO-DRAIN – Design
  1. Entrada de condensado
  2. Câmara de coleta
  3. Sensor de nível
  4. Válvula solenoide
  5. Válvula de diafragma
  6. Linha de equilíbrio
  7. Sede da válvula
  8. Linha de descarga
Integração no sistema de ar comprimido

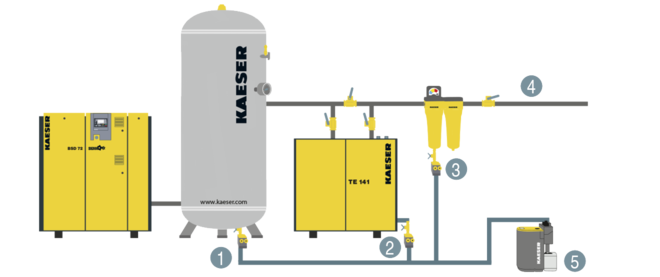

Dreno de condensado ECO-DRAIN: Integração no sistema de ar comprimido
  1. ECO-DRAIN
  2. ECO-DRAIN
  3. ECO-DRAIN
  1. Rede de ar comprimido
  2. Tratamento de condensado

Todos os pontos de coleta devem ser equipados com meios confiáveis para drenar o condensado. Melhores resultados são alcançados com um dreno de condensado controlado eletronicamente.
