Bombas de vácuo de parafuso


Soluções turnkey para aplicações de vácuo industriais

Nossas bombas de vácuo de parafuso apresentam um compressor com Perfil SIGMA projetado especificamente para aplicações de vácuo, como manter pressão para mesas de corte CNC, embalagens, enchimento de garrafas e tubulações, secagem, desgaseificação e filtração.

  • Volume: 168 a 555 pcma
  • Vácuo final: 99%
  • Pressão: 10-29" HgV

Suas vantagens

  • Extemamente eficiente
    Motores IE3
  • Operação silenciosa:
    Insonorização e isolamento contra vibrações garantem baixos níveis de ruídos e operações suaves e silenciosas.
  • Fácil de instalar e operar:
    Todas as unidades chegam conectadas e cabeadas, prontas para instalação. Portas com aberturas amplas e um painel traseiro removível facilitam o acesso a todos os componentes de manutenção.

Reduza seus custos operacionais
Custo da vida útil

O sistema de acionamento por correia em V,com tensionamento automático, aciona o compressor precisamente na velocidade correta. A potência do motor é transmitida ao compressor da forma mais eficiente possível, economizando energia e melhorando a confiabilidade do conjunto.



Dê uma olhada nas nossas bombas de vácuo de parafuso

Equipamento

Bomba de vácuo

  • Compressor de vácuo de parafuso com PerfiL SIGMA economizador de energia
  • Unidade com correia em V
  • Tensionamento de correia automático
  • Válvula de admissão controlada por uma válvula solenóide
  • Bomba de óleo de resfriamento (bomba de engrenagem)
  • Temperatura do ar de admissão até 46ºC

Motor elétrico

Premium efficiency motors used in rotary screw vacuum pumps

  • IE3 de Eficiência Premium
  • IP 55 (séries ASV: IP 54)
  • Isolamento classe F
  • 230 / 460 V, 3 fases, 60 Hz

Resfriamento

  • Resfriador de fluido de alumínio resfriado a ar
  • Projetado para temperaturas ambiente de até 40°C

Circuito de resfriamento de fluido

  • Válvula termostática
  • Bypass de micro-filtro de fluxo total com inserção substituível
  • Reservatório combinado de fluido e tanque separador com válvula de segurança
  • Cartucho separador de múltiplos estágios
  • Visor de nível de fluido, válvula de drenagem e mangueira
  • Acoplamentos de liberação rápida para medir diferencial de pressão
  • Cartucho separador

Painel de controle

  • IP 54
  • Tensão de controle de 115V
  • Partida direta do motor
  • Relé de proteção de sobrecarga do motor

Design geral

Série ASV: Vista interna do gabinete compacto.

  • Compartimento compacto montado em uma estrutura de base sólida equipada com suportes anti-vibração
  • Superfícies revestidas com pintura a pó
  • Forro insonoro de lã mineral
  • Portas de acesso na parte superior e lateral
  • Filtro de ar de resfriamento substituível
  • Compressor e motor sobre suportes anti-vibração
  • Tubulação flexível
  • Acionamento por correia e ventilador com guarda completa
  • Filtro de vácuo com transdutor de pressão para indicar entupimento
  • Controle infinito da abertura da válvula de admissão via controlador de carga parcial
  • Unidades enviadas com controle Dual como padrão. Outros perfis de controle disponíveis para escolher.
  • Unidade de balastro de gás para maior tolerância ao vapor de água

SIGMA CONTROL 2

Controlador de compressor SIGMA CONTROL 2

  • Indicadores LED tipo "Semáforo" mostram o status operacional de relance
  • Exibição de texto simples
  • 30 idiomas selecionáveis
  • Teclas de toque suave com ícones
  • Monitoramento e controle totalmente automatizados
  • Perfis de controle Dual, Quadro, Vario e Contínuo incluídos como padrão
  • Interfaces: Ethernet
  • Módulos de comunicação adicionais para: Profibus DP, Modbus, Profinet e DeviceNet
  • Cartão SD para acessar dados e atualizações
  • Leitor RFID
  • Servidor de web

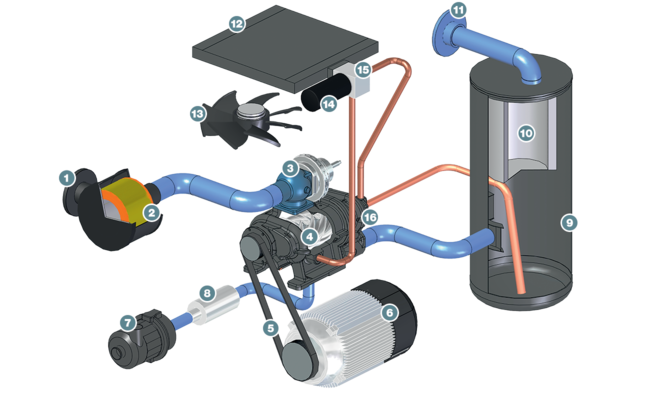

Ilustração esquemática
Component layout of a rotary screw vacuum pump
  1. Filtro de admissão
  2. Válvula de admissão (regulador de vácuo)
  3. Unidade compressora
  4. Bomba de óleo de resfriamento (bomba de engrenagem)
  5. Filtro de ar de balastro de gás
  6. Silenciador de balastro de gás
  7. Válvula termostática com filtro de óleo
  1. Resfriador de óleo
  2. Motor de acionamento
  3. Tanque separador de óleo
  4. Cartucho separador de óleo
  5. Ar de escape
  6. Ventilador
Especificações técnicas

As especificações técnicas podem ser encontradas neste catálogo.
